Plate- og rammevarmevekslere med pakning

Alfa Laval gjør ingen ting gjennomsnittlig. Enten det er snakk om vår multifunksjonelle industrielle serie; det semisveisede industriområdet for kjøling og krevende prosesser; den hygieniske serien med løsninger for mat, drikke og farmasi; eller det spesialiserte området for kondens, fordampning og fibrøse medier – du kjøper deg til reduserte eierkostnader, økt effektivitet og sikkerhet.

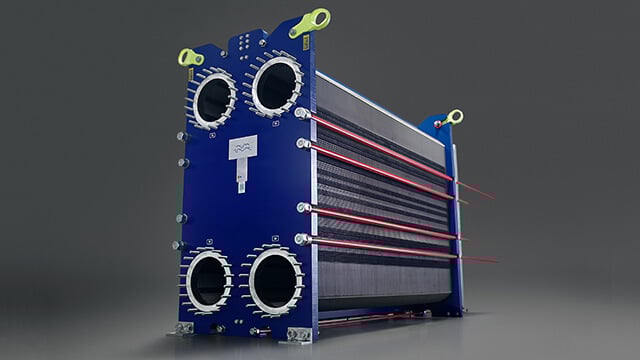

TS45 still 640x360

Platevarmevekslere med pakning for moderne krav

  • Høyeste termiske effektivitet og tett temperatur-tilnærming
  • Kompakte enheter – plassbesparende, enkle å betjene og vedlikeholde
  • Maks oppetid – mindre avleiring, stress, slitasje og korrosjon
  • Fleksibel – lett å tilpasse til endrede arbeidsbehov
Våre platevarmevekslere med pakning optimaliserer varmeoverføringen ved hjelp av overflaten på store korrugerte plater samtidig som varme trekkes fra en gass eller væske til en annen. Den høye effektiviteten og den fremragende påliteligheten i det kompakte designet, er en investering som gir den mest attraktive CTO-en over produktets levetid. For ikke å glemme energisparende funksjonalitet og et lite miljøavtrykk.
.
Cleantech Herobanner 1920x480-final

Sats på bærekraftige løsninger

Se for deg en mer bærekraftig verden

.

Fast track hurtigvalgguide

Alfa Lavals produktguide er et brukervennlig verktøy som hjelper deg med å velge den beste løsningen til bruksområdet ditt. Den viser også lokale Alfa Laval-partnere, og du kan be om et tilbud for det valgte produktet.

product-guide-640x360-B

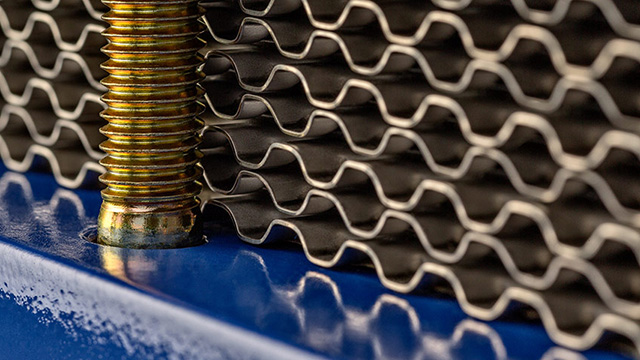

Industriserie

Det brede utvalget vårt av industriplatevarmevekslere med pakning passer for alle typer industri og en rekke bruksområder fra oppvarming, kjøling og varmegjenvinning til kondensering og fordamping.

UK heat Exchangers
.

Krev nye standarder

Vi introduserer verdens mest moderne platevarmevekslere med pakning. Oppdag hvordan vår neste generasjon-serie med platevarmevekslere med pakning vil gi deg høyere effektivitet, bedre pålitelighet og større servicevennlighet.

Demand new standards Webbanner EN
.

Plate- og pakningsteknologi

Utformingen av de korrugerte platene optimaliserer varmeoverføringen ved å gi et stort, men kompakt totalt overflateareal hvor varmen kan trekkes fra en væske eller gass til en annen.

Platenes varmeoverføringsområde presses i et korrugert fiskebensmønster. Når to plater legges over mot det motstående fiskebensmønsteret, gir det en spirallignende strømning og høy turbulens i høye overføringskoeffisienter og med effektiv selvrensing.

En endring i korrugeringsmønsteret gjør at varmeveksleren kan brukes i forskjellige prosesser, selv i dem med svært forurensede medier.

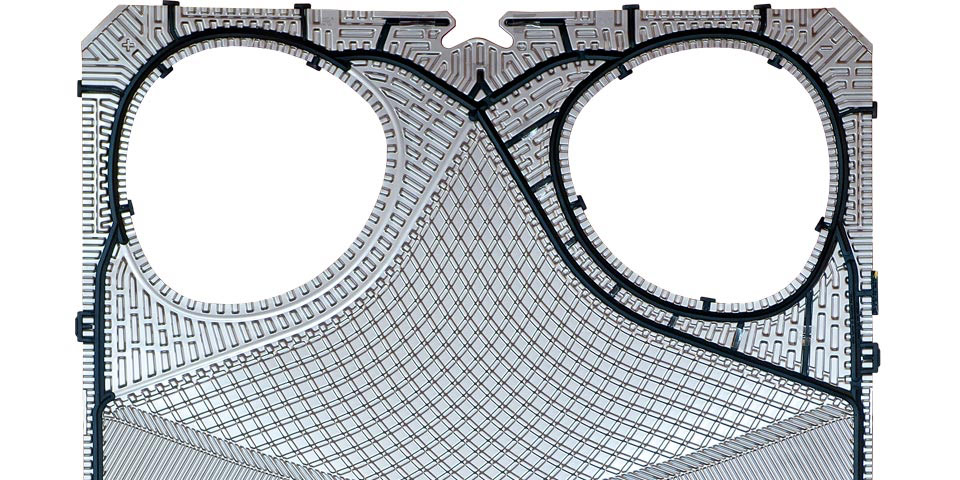

T25 Heat Exchanger Plate

Distribusjonsområde



Platedistribusjonsområdet sikrer en jevn strøm av væske over hele platen for å maksimere varmeoverføringsevnen. En optimalisert strømdistribusjon reduserer også avleiring og ujevne temperatursoner som holder ytelsen høy over tid uten unødvendige energitap, vedlikeholdskostnader eller uplanlagte stopp.

Pakninger er nøkkelkomponenter for varmevekslerens ytelse. Vi designer pakningen og platen som én for å sikre en optimal tetning. Begge er skreddersydd for varmevekslerens oppgave. Den riktige profilen, bredden, tykkelsen og polymertypen og sammensetningen utgjør et hav av forskjell når det gjelder å unngå risiko for prematur lekkasje eller skade på pakninger eller plater. Fordelen for deg er forlenget levetid for pakning, mindre nedetid og lavere vedlikeholdskostnader.

Pakningsprofil

Pakningslim

Spesielle platetyper

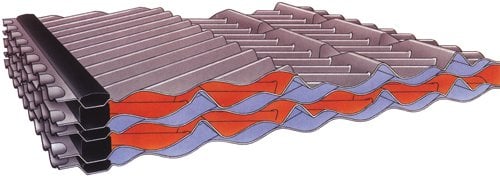

Dobbeltveggede platevarmevekslere med pakninger

Designet for bruk med væsker som ikke kan blandes. Forhindrer at lekkende væske kommer i kontakt med væsken i den andre kretsen.

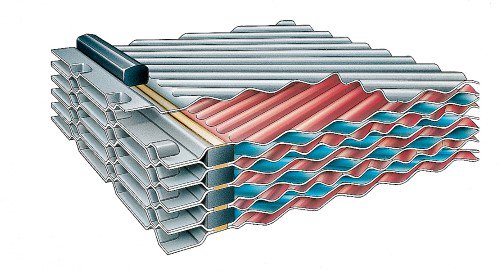

Wide-gap-plater

Ideell for væsker som inneholder fibre eller grove partikler. Designet for å eliminere slaggdanning av faste stoffer i inngangsområdet.

Finn ut mer om WideGap platevarmevekslere

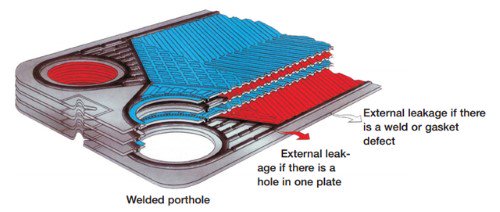

Semisveisede plater

Gjør at aggressive og vanskelige væsker kan håndteres og utvider også trykkområdet.

Finn ut mer om semisveisede platevarmevekslere

Diabon™ ikke-metalliske grafittplater

Et kompositt av sammensmeltet grafitt og fluoroplast gir utmerket motstand mot korrosive materialer.

Finn ut mer om Diabon ikke-metalliske grafittplater

.

Hvordan platevarmevekslere virker

Konseptet bak en varmeveksler er relativt enkelt – oppvarming eller avkjøling av et medium ved å overføre varme mellom det og et annet.

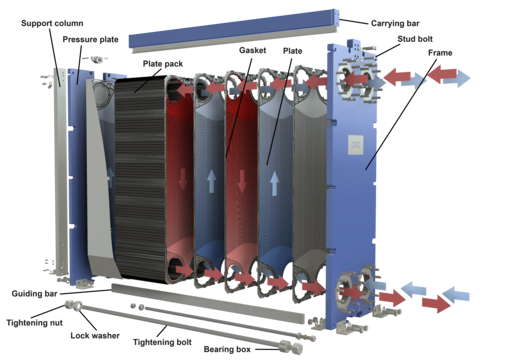

I en platevarmeveksler med pakning er platene utstyrt med elastomeriske pakninger som forsegler kanalene og leder mediet til alternative kanaler. Platepakken er montert mellom en rammeplate og en trykkplate, og holdes sammen av strammebolter som er montert mellom disse platene. Kanalplatene og trykkplaten er opphengt fra en øvre bærebjelke og festet i stilling med en nedre styrestang, som begge er festet til bærekolonnen. Designet gir enkel rengjøring og enkel kapasitetsmodifisering (ved å fjerne eller legge til plater).

Plate heat exchanger exploded view T25 diagram

Varmeoverføringsområdet til en platevarmeveksler med pakning består av en serie korrugerte plater, montert mellom en ramme og trykkplater for å opprettholde trykket. Pakninger fungerer som forseglinger mellom platene. Væskene kjører normalt motstrøms gjennom varmeveksleren. Dette gir den mest effektive termiske ytelsen og muliggjør en svært tett temperatur-tilnærming, dvs. at temperaturforskjellen er liten mellom det utgående prosessmediet og det inngående servicemediet.

For varmefølsomme eller viskøse medier kan medstrømsflyt brukes til å la den kaldeste væsken møte det varmeste når det kommer inn i varmeveksleren. Dette minimerer risikoen for overoppheting eller frysing av mediet.

Plater er tilgjengelige med ulike trykkdybder, vinkler av chevronmønster og ulike korrugeringsformer, alle nøye designet og valgt for å oppnå optimal ytelse. Avhengig av bruksområdet har hvert produktsortiment sine egne spesifikke plateegenskaper.

Distribusjonsområdet sikrer at væsken er jevnt fordelt over hele varmeoverføringsflaten, og unngår stillestående soner som kan forårsake avleiring.

Mens høy strømningsturbulens mellom platene fører til høyere varmeoverføring, er konsekvensen trykkfall. Våre ingeniører innen termisk design kan hjelpe deg med å designe og velge modell og konfigurasjon som passer til dine bruksbehov, slik at den gir maksimal termisk ytelse med minimum trykkfall.
